Hace más de un año, hemos visto publicado en el BOE (concretamente el pasado 12 de Junio de 2017) el nuevo Reglamento de Protección Contraincendios (RIPCI) mediante el Real Decreto 513/2017, entrando el mismo en vigor el 12 de diciembre de 2017.
Posteriormente, y en un intervalo de muy poco espacio de tiempo, hemos podido observar como el Ministerio de Economía, Industria y Competitividad publicaba el borrador de la Guía Técnica de Aplicación del nuevo RIPCI, así como la 1ª revisión en noviembre de 2017 y debido, según mi opinión, a los “vacíos existentes”, publicar una 2ª revisión en febrero de 2018, la cual podéis encontrar en los siguientes enlaces:
Todo ello, es prueba de que el nuevo reglamento ha tenido un proceso muy dilatado de aprobación, con fases prolongadas para estudio de versiones “en borrador”, y un plazo, también largo para publicarlo desde que se cerró el proceso de alegaciones.
Si nos fijamos en el texto, veremos que se divide en 2 partes, dónde la 1ª parte recoge el reglamento propiamente dicho y la 2ª parte los tres anexos que contienen las disposiciones técnicas.
Pues bien, la 2ª parte comienza con el Anexo I “Características e instalación de los equipos y sistemas de protección contraincendios”, cuyas principales novedades son la incorporación de nuevos sistemas, como en el que vamos a ver en este artículo, y hablamos del SISTEMA DE EXTINCIÓN POR AEROSOLES CONSENDADOS FIJOS, que viene referenciado en el punto 12 de la Sección 1ª del citado RIPCI.
El aerosol condensado es un medio de extinción compuesto por partículas sólidas finamente divididas, generalmente menos de 10 micrones de diámetro. En la aplicación de calor o energía eléctrica, el compuesto formando aerosol sólido se convierte en un aerosol gaseoso de rápida expansión, teniendo un grado de eficacia realmente alto.
En la práctica, este tipo de protección activa contraincendios, suele utilizarse en diversos ámbitos, entre los que cabe destacar:
- Centros de datos.
- Archivos
- Almacenes
- Maquinaria
- Subestaciones
Se trata de un sistema que emplea unidades de aerosoles condensados similares a las utilizadas manualmente, sólo que instaladas en un sistema fijo.
Los sistemas fijos de extinción por aerosoles condensados, están compuestos por:
- Dispositivos de accionamiento.
- Equipos de control de funcionamiento.
- Unidades generadores de aerosol, que podrán utilizarse siempre que cumplan el Real Decreto 1381/2009, de 28 de agosto, por el que se establecen los requisitos para la fabricación y comercialización de los generadores aerosoles.
Hay que tener también en cuenta, que está publicada la norma UNE-ISO-15779 “Sistemas de extinción de incendios. Aerosoles condensados. Requisitos y métodos de ensayo para los componentes y diseño del sistema, instalación y mantenimiento. Requisitos generales”, siendo muy recomendable el uso de esta norma en aquellos puntos dónde NO se aplique el RD 1381/2009 citado anteriormente.
Los mecanismos de disparo y paro manuales estarán señalizados, conforme indica el anexo I, sección 2ª del nuevo RIPCI.

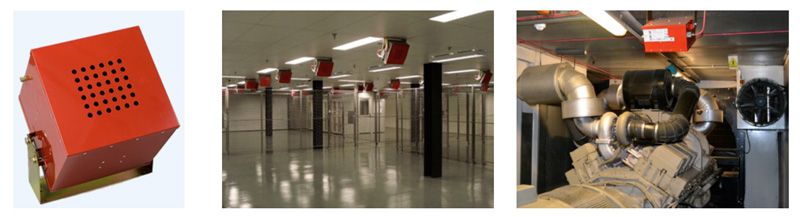

Aquí os dejo algunos ejemplos y detalles de generadores de aerosol condensado para sistemas fijos de extinción:
Por último para terminar, y en relación a las revisiones comentaros que dicho sistema, conforme a las especificaciones de la Guía técnica, tienen que ser objeto de las siguientes revisiones:
EQUIPO O SISTEMA |
CADA TRES MESES |
CADA SEIS MESES |
Sistemas fijos de extinción:
Rociadores automáticos de agua.
Agua pulverizada.
Agua nebulizada.
Espuma física.
Polvo.
Agentes extintores gaseosos.
AEROSOLES CONDENSADOS
(Respecto a lo que le sea de aplicación). |
Comprobación de que los dispositivos de descarga del agente extintor (boquillas, rociadores, difusores…) estén en buen estado y libres de obstáculos para su correcto funcionamiento.
Comprobación visual del buen estado general de los componentes del sistema, especialmente de los dispositivos de puesta en marcha y las conexiones.
Lectura de manómetros y comprobación de que los niveles de presión se encuentran dentro de los márgenes permitidos.
Comprobación de los circuitos de señalización, pilotos, etc. en los sistemas de indicaciones de control.
Comprobación de la señalización de los mandos manuales de paro y disparo.
Limpieza general de todos los componentes. |
Comprobación visual de las tuberías, depósitos y latiguillos contra la corrosión, deterioro o manipulación.
En sistemas que utilizan agua, verificar que las válvulas, cuyo cierre podría impedir que el agua llegase a los rociadores o pudiera perjudicar el correcto funcionamiento de una alarma o dispositivo de indicación, se encuentran completamente abiertas.
Verificar el suministro eléctrico a los grupos de bombeo eléctricos u otros equipos eléctricos críticos. |
EQUIPO O SISTEMA |
CADA AÑO |
CADA CINCO AÑOS |
Sistemas fijos de extinción:
Rociadores automáticos de agua.
Agua pulverizada.
Agua nebulizada.
Espuma física.
Polvo.
Agentes extintores gaseosos.
AEROSOLES CONDENSADOS
(Respecto a lo que le sea de aplicación).
|
Comprobación de la respuesta del sistema a las señales de activación manual y automáticas.
En sistemas fijos de extinción por agua o por espuma, comprobar que el suministro de agua está garantizado, en las condiciones de presión y caudal previstas.
En sistemas fijos de extinción por polvo, comprobar que la cantidad del agente extintor se encuentra dentro de los márgenes permitidos.
En sistemas fijos de extinción por espuma, comprobar que el espumógeno no se ha degradado.
Para sistemas fijos de inundación total de agentes extintores gaseosos, revisar la estanquidad de la sala protegida en condiciones de descarga.
Los sistemas fijos de extinción mediante rociadores automáticos deben ser inspeccionados, según lo indicado en “Programa anual” de la UNE-EN-12845.
Los sistemas fijos de extinción mediante rociadores automáticos deben ser inspeccionados cada 3 años, según lo indicado en “Programa cada 3 años” de la UNE-EN 12845.
Nota: Los sistemas que incorporen componentes a presión que se encuentre dentro del ámbito de aplicación del Reglamento de Equipos a Presión, aprobado mediante el Real Decreto 2060/2008, de 12 de diciembre, serán sometidos a las pruebas establecidas en dicho reglamento con la periodicidad que en él se especifique.
|
Prueba de la instalación en las condiciones de su recepción.
En sistemas fijos por extinción por espuma, determinación del coeficiente de expansión, tiempo de drenaje y concentración, según la parte de la norma UNE-EN 1568 que corresponda, de una muestra representativa de la instalación.
Los valores obtenidos han de encontrarse dentro de los valores permitidos por el fabricante.
Los sistemas fijos de extinción mediante rociadores automáticos deben ser inspeccionados cada 10 años, según lo indicado en “Programa de 10 años” de la norma UNE-EN 12845.
Los sistemas fijos de extinción mediante rociadores automáticos deben ser inspeccionados cada 25 años, según lo indicado en el anexo K, de la UNE-EN 12845. |
