El siguiente documento resume las consideraciones básicas para la instalación de las barreras y cortinas de seguridad según la normativa vigente. Encontrarás la explicación completa en el vídeo.

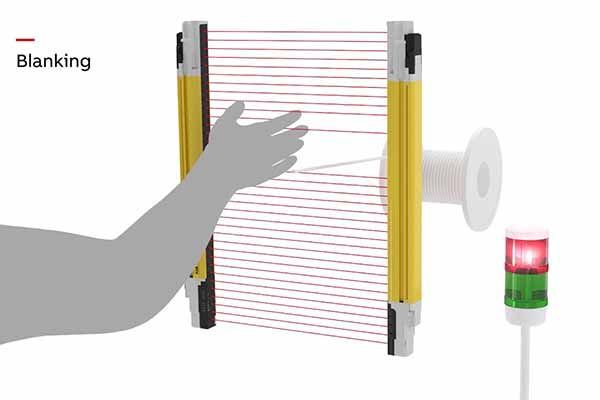

Las cortinas y barreras de seguridad son dispositivos esenciales para garantizar una interacción segura entre las máquinas y las personas. Especialmente en plantas de producción pueden suponer una mejora en la productividad en un espacio de trabajo seguro. En el vídeo se explican las principales variables a considerar en las barreras y cortinas de seguridad: resolución del dispositivo, altura protegida y tiempo de respuesta. Con esta información y con las especificaciones de la ISO 13855 se podrán conocer las claves para instalar estos componentes y asegurar los entornos laborales. 00:48 • Normativa de referencia 03:01 • Conceptos importantes 03:14 • Resolución de los EPES 04:46 • Altura protegida del EPES 05:04 • Tiempo de respuesta del EPES 06:52 • Fórmula general distancias de seguridad 07:34 • Velocidad de aproximación 07:58 • Tiempo total de respuesta 08:28 • Distancia adicional cortinas en disposición vertical y barreras (C) 08:52 • Tabla alcance superior del EPES (CRO) 11:04 • Distancia adicional en cortinas en disposición horizontal (C) 11:32 • Ejemplos prácticos 11:54 • Soluciones a los ejercicios 12:20 • Qué es el muting, el blanking y el EDM Para más información, se puede consultar las instrucciones originales de los productos. Se incluye también un documento con las fórmulas y los ejercicios planteados. Orion1 Base Cortinas fotoeléctricas de seguridad (pág. 42) https://bit.ly/2Y2DAAq Orion2 Base Barreras fotoeléctricas de seguridad (pág. 41) https://bit.ly/2vxcbdV Accede al documento con las claves para la instalación del EPES ABB, http://search.abb.com/library/Downloa… A continuación se incluyen las referencias recomendadas, que se pueden consultar en la tarifa de Elementos de interface y seguridad de máquinas Vol. 6. https://goo.gl/bBxiGM Cortina Orion 1 Base 14 mm de resolución – 300 mm altura – 2TLA022300R0100 Cortina Orion1 Base 30 mm de resolución – 600 mm de altura – 2TLA022302R0300 Barrera Orion 2 Base 1.200 mm de altura – 2TLA022304R0300
Fuente: ABB
